La cámara de alta velocidad puede resolver el reconocimiento visual de componentes con el diámetro menos de 10 milímetros

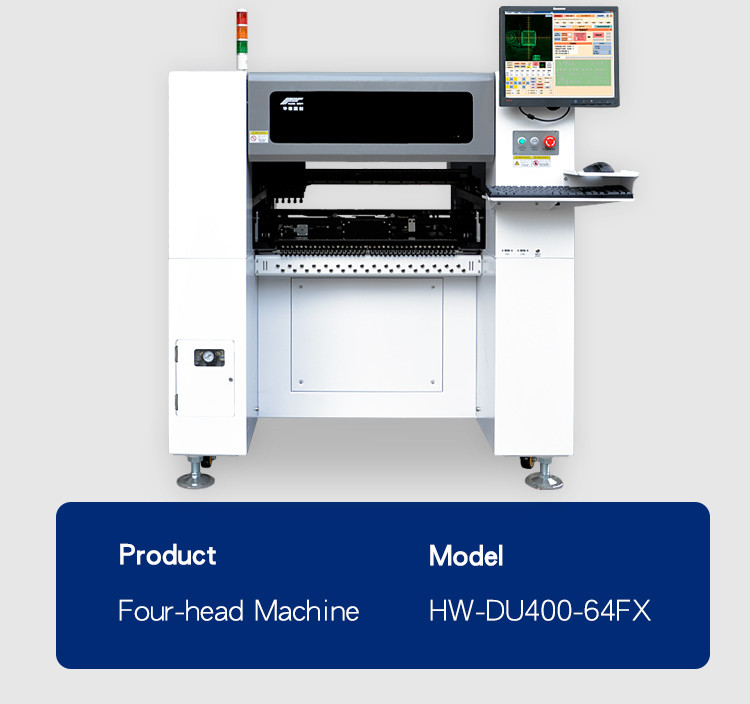

El HW-DU400-64F es nuestro modelo más popular con Vision. El HW-DU400-64F ofrece tecnológico características avanzadas con el área de trabajo de 360m m x de 600m m, 64 solas posiciones del alimentador (hasta 120 alimentadores usando alimentadores del banco) donde están supremas la disposición, fáciles rápidos de la operación y alta confiabilidad.

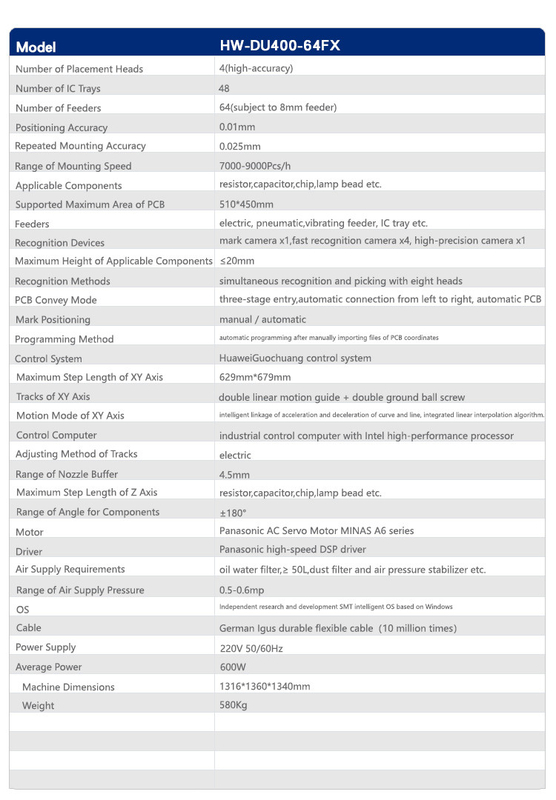

Características de sistema
* el más de alta calidad con el equipo más avanzado en una solución rentable
* cph hasta 10000 de las tarifas de la colocación
* pone exactamente una amplia gama de componentes incluyendo 0201, 0402, LED, BGA, QFN…
* altura accesible de los componentes: 20m m
1. estaciones materiales 120pcs -- puede resolver los requisitos el montaje de diversos materiales y de diversas especificaciones y los paquetes del producto.
1) las estaciones materiales de 120pcs 8m m apoyan el alimentador eléctrico de NXT, el alimentador eléctrico de 12m m, de 16m m, de 24m m, de 32m m y de 44m m NXT, el alimentador de la vibración y las bandejas de IC.
2)Especificación eléctrica de la plataforma de NXT: alimentador eléctrico de 8mm-44m m NXT, alimentación estable del alimentador eléctrico, alta precisión, vida de servicio larga.
2. 8 grupos de cabezas de montaje independientes - 8 grupos de montar las cabezas se distribuyen con diversas bocas, que son convenientes para los requisitos de montaje de productos con más especificaciones.
1) 8 grupos de cabezas del montaje pueden realizar que los brazos dobles y cuatro cabezas escogen simultáneamente, cogen el material al mismo tiempo, la eficacia de selección están mejorados grandemente.
3. La eficacia completa es 20000pcs/h, y la eficacia máxima es 26000pcs/h.
1) Montando la velocidad de los diversos componentes (resistencia, capacitancia, microprocesador) 20000 pcs/h.
2) Solamente la capacitancia o la resistencia o la lámpara del LED que monta velocidad es 26000pcs/h.
4. 8pcs cámaras de alta velocidad, cámaras de alta definición 2pcs -- para cubrir las necesidades del reconocimiento visual de diversos componentes.
1) La cámara de alta velocidad puede resolver el reconocimiento visual de componentes con el diámetro menos de 10 milímetros, incluyendo resistencia, capacitancia, gota de la lámpara, los transistores, los diodos, el etc
5.Resistance y la capacitancia sobre 0201, pernos de 0.3m m saltan.
1) Alimentador eléctrico del uso para cumplir los requisitos de montaje de 0201 componentes.
2) La alta cámara de la definición con la visión exacta puede cumplir los requisitos del montaje del microprocesador de QPF, de BGA, de QFP, del etc.
6. PWB con grueso menos de 3m m, 340*560m m.
1) PWB de la ayuda con grueso de 1 mm-3 milímetro.
Componentes
La ayuda del sistema de la visión de HW permite la colocación exacta de 0201, BGA, QFN, QFP, LED y una amplia gama de virtualmente todos los componentes de SMT.
Sistema de Vision
Los sistemas de la selección y del lugar de la visión de las HW-series son fáciles a la programación para todos los operadores, inteligentes y rápidos a la operación
Alimentadores
El alimentador neumático de Yamaha y el alimentador de Electricial fueron adoptados, los tamaños incluyen 8m m, 12m m, 16m m, 24 milímetros, 32m m y 44m m.
