Montando la velocidad de los diversos componentes (resistencia, capacitancia, microprocesador) 20000 pcs/h.
Máquina de la selección y del lugar, Chip Mounter Surface Mounter, máquina de Smt
El grado de implicación manual en el proceso de la programación es menos del 15%, la mayor parte del trabajo es emprendido por la pieza del software de la máquina y terminado automáticamente.
porduct
El HW-T8-80F es nuestro modelo más popular con Vision. El HW-T8-80F ofrece tecnológico características avanzadas con el área de trabajo de 260m m x de 400m m, 50 solas posiciones del alimentador (hasta 120 alimentadores usando alimentadores del banco) donde están supremas la disposición, fáciles rápidos de la operación y alta confiabilidad.
Sistema de Vision
Los sistemas de la selección y del lugar de la visión de las HW-series son fáciles a la programación para todos los operadores, inteligentes y rápidos a la operación
El alimentador neumático de Yamaha y el alimentador de Electricial fueron adoptados, los tamaños incluyen 8m m, 12m m, 16m m, 24 milímetros, 32m m y 44m m.
| Número de cabezas de la colocación | 8 (alto-exactitud) |
| Número de bandejas de IC | 96 |
| Número de alimentadores | 120 (conforme a alimentador de 8m m) |
| Colocación de exactitud | 0.01m m |
| Repetido montando exactitud | 0.05m m |
| Montaje de la gama de velocidad de resistencia | componentes de la capacitancia 20000-26000Pcs/h |
| Componentes aplicables | resistor, condensador, microprocesador, gota 0201-30*30m m etc. de la lámpara. |
| Área máxima apoyada del PWB | 50*50m m--340*330m m |
| Alimentadores | Alimentador de NXTelectric, alimentador vibrante, bandeja etc. de IC. |
| Dispositivos del reconocimiento | cámara x2, cámara rápida x8, cámara de alta precisión x1 de la marca del reconocimiento |
| Altura máxima de componentes aplicables | ≤20mm |
| Métodos del reconocimiento | reconocimiento simultáneo con ocho cabezas |
| El PWB transporta modo | entrada de tres fases, conexión automática de izquierda a derecha, colocación automática del PWB |
| Mark Positioning | manual/automático |
| Método de programación | programación automática después manualmente de importar ficheros de los coordenadas del PWB |
| Sistema de control | Sistema de control de HuaweiGuochuang 2021 |
| Longitud de paso máxima de AXIS XY | 423mm*734m m 423mm*734m m (dejados) (derecho) |

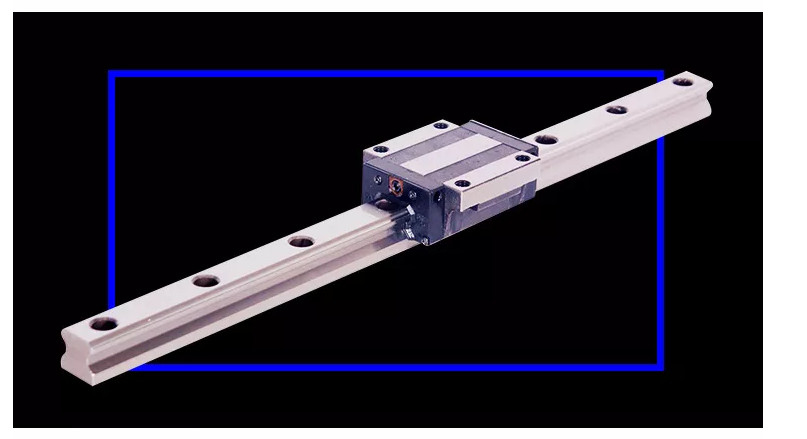

| Pistas de AXIS XY | guía + destornillador del movimiento linear |
| Modo del movimiento de AXIS XY | acoplamiento inteligente de la aceleración y desaceleración de la curva y de la línea, algoritmo linear integrado de la interpolación. |
