El fabricante SMT de la fábrica escoge y pone la fabricación la máquina SMD BGA HW-T6-64F HWGC de la soldadura auto&semi-auto más allá del mounter del microprocesador de la impresora
Cargador automático del PWB
La máquina de la colocación de SMT puede poner directamente el tablero acabado de impresión del PWB sobre la pista para realizar el cargamento automático del tablero, apuntando y colocando y montando. Apoya multi-alimentadores: alimentadores del máximo 50. El tamaño de la bandeja estándar de IC, alimentador del tubo, alimentador del palillo puede ser ajustable.

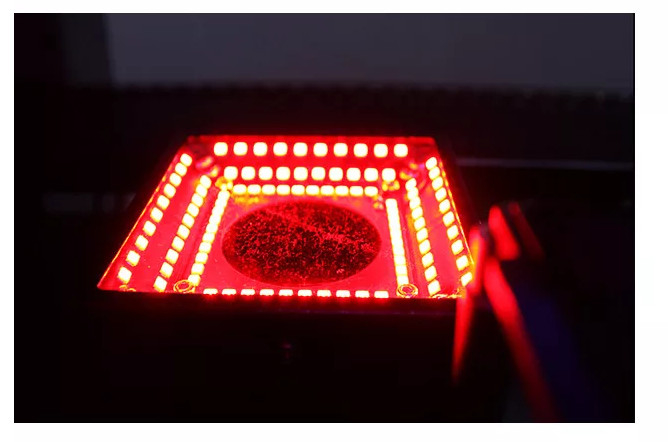

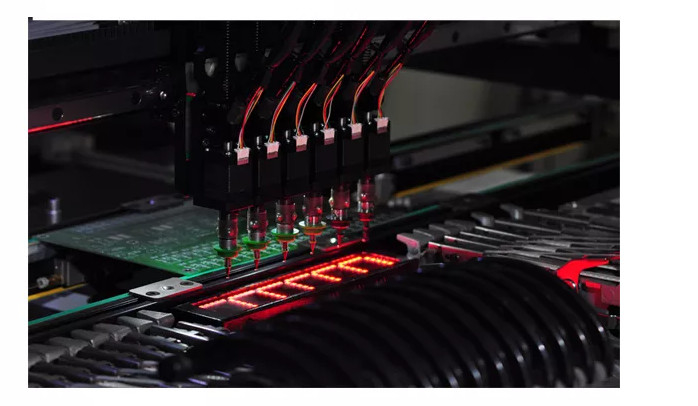

Identificación síncrona por cuatro sistemas de cámaras

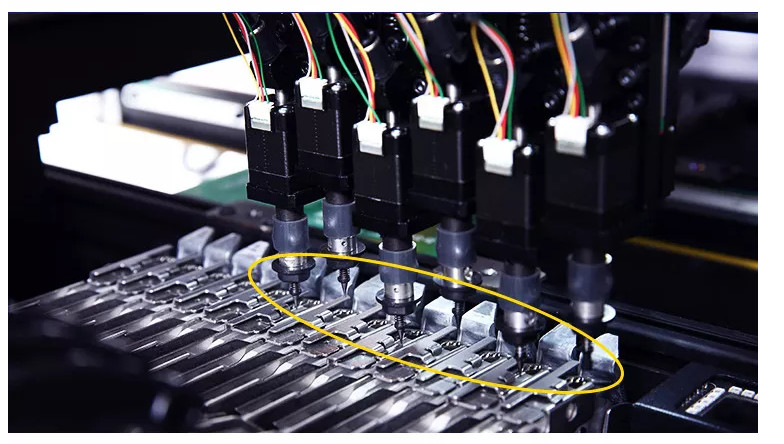

La máquina de la colocación de SMT se equipa de 6 cámaras: una MARCA, una cámara de la alta precisión y 4 cámaras de alta velocidad. Puede realizar la identificación síncrona principal 4 para asegurar la velocidad y la precisión del montaje. La configuración estándar es 16 bocas de la succión de la alta precisión de JUKI.
Sistema servo
La máquina de la colocación de SMT se equipa del sistema servo importado de Panasonic, Japón con la alta precisión y la estabilidad para asegurar el montaje estable de 24 horas.
Cadena
Adopta la cadena resistente y de la desgaste-prueba de alta presión de la fricción que es el mismo tipo que el que está de máquinas importadas. La cadena de la fricción puede llevar millares de épocas de presión de prueba.

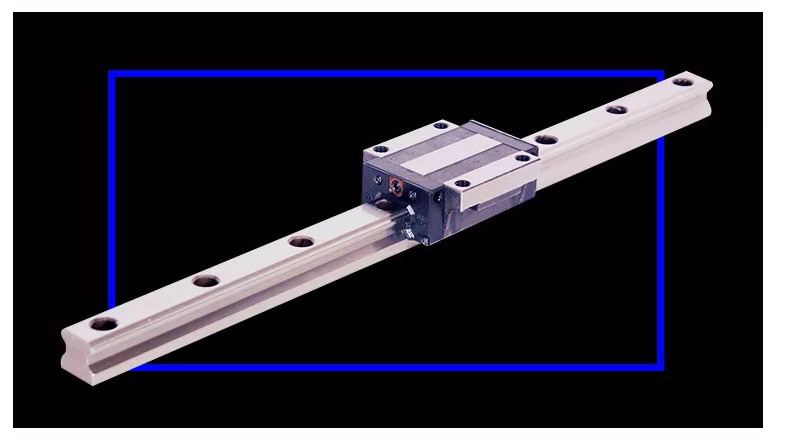

Pista
Adopta la pista de la alta precisión de TBI Taiwán que tenga precisión de poco ruido y alta asegurar el índice de exactitud de microprocesadores de BGA.
Transportador
Esta máquina de la colocación de SMT se puede conectar automáticamente con el transportador que puede transportar el tablero del PWB a la máquina el soldar de flujo de SMT sin el ayudante manual, ahorrando así coste laboral.
Parámetro técnico:
| Especificación | |
| Número de alimentadores | 50 |
| Carril de guía de la impulsión de XYZ | Carril de guía rectilíneo resistente de alta precisión |
| Número de cámaras | 6 |
| Número de cabezas | 4 |
| Poder medio | 400W |
| Tablero del PWB en | tablero automático |
| Guía | Guía del tornillo |
| Velocidad de montaje máxima | 9500 Pcs/h |
| Velocidad de montaje media de la resistencia de montaje real | 8000Pcs/h |
| Gama de la precisión de Mounter | 0201-40 * 40 milímetros, microprocesadores del espaciamiento del perno de 0,3 milímetros |
| Alcance máximo del viaje en eje de Z | 20m m |
| Área máxima de la placa de circuito | 400×200m m |
| Colocación de la precisión | 0.01m m |
| La gama de almacenador intermediario de boca de la succión | 4.5m m |
| Peso | 300KG |
| Dimensión | 900*1140*900m m |
| Fuente de alimentación | 220V, 50/60Hz o 110V |
| Aire comprimido | 0.6-0.7Mpa |
| Motor impulsor | Motor servo de Panasonic |
| Sistema de impulsión del movimiento | Impulsión de alta velocidad de Panasonic DSP |
| Modo del reconocimiento | Reconocimiento simultáneo de cuatro cabezas |
| Fuente del vacío de boca de la succión | Generador encendido-apagado de alta velocidad del vacío con el triturador del vacío |
| Sistema operativo | sistema operativo Lleno-automático del sistema operativo del mounter del microprocesador. |
| Convertido independientemente por nosotros basó en el sistema operativo Windows | |
| Ayudas Windows XP, win7 | |
| Ángulo del elemento | rotación 0-360°synchronous durante el movimiento |
| Modo de operación de X/Y | Curva inteligente del acoplamiento linear de la aceleración y de la desaceleración |
| Colocación del punto de la MARCA | Lleno-automático (el punto de la MARCA puede ser ajustar a voluntad) |
| Alarma inteligente | Corrección automática, relleno automático, alarma de alimentación de la escasez |
| Modo que entra de la placa | Conexión automática de izquierda a derecha en solas secciones |
| Colocación automática/émbolo que coloca, alimentación manual de la transferencia del PWB de la placa | |
| Representación visual | 17-inch de control y visualización industrial, 4:3, resolución: 1280 x1024 |
| Número de cámaras del reconocimiento | Una cámara del reconocimiento de marca, cuatro cámaras del rápido-reconocimiento |
| Una cámara del exacto-reconocimiento. | |
| Alcance de montaje adaptante | Adaptante a 0201 0402, 0603, 0805, 1206, diodo, audión, BORRACHÍN, QFP |
| Dentro 40*40m m y de la distancia ≥0.3mm del perno | |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
