Desktop SMT Reflow Oven 8 Heads Screw LED SMT Production Line

Las cabezas de escritorio del horno 8 del flujo de SMT atornillan la cadena de producción del LED SMT

Productos - HORNO DEL FLUJO DE SMT
  • Alta luz

    Horno de escritorio del flujo de SMT

    ,

    Horno del flujo de SMT del tornillo

    ,

    Cadena de producción de 8 cabezas LED SMT

  • Área de la placa de circuito del max
    340*560m m
  • Vision encendido
    20000pcs/h
  • Vision apagado
    26000pcs/h
  • Garantía
    1 año
  • Número de cabeza
    8
  • Número de alimentador
    120
  • Software
    Inglés
  • Número de cámara
    11
  • Lugar de origen
    CHINA
  • Nombre de la marca
    HWGC
  • Número de modelo
    HW-DSQ800-120F
  • Cantidad de orden mínima
    1
  • Precio
    24500-24800$
  • Tiempo de entrega
    día de 8 trabajos
  • Condiciones de pago
    T/T

Las cabezas de escritorio del horno 8 del flujo de SMT atornillan la cadena de producción del LED SMT

  • Desktop SMT Reflow Oven 8 Heads Screw LED SMT Production Line
Obtener precio Contactar ahora

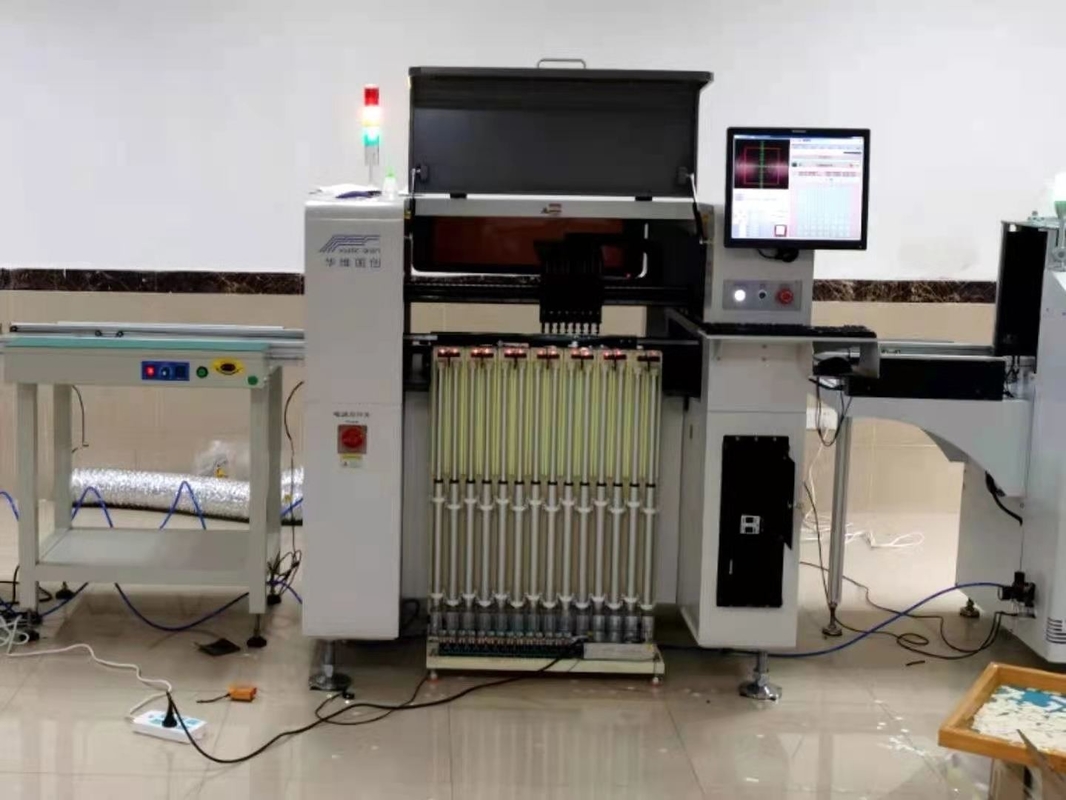

La tecnología más perfecta para HW-DSQ800-120F equipó 8 cabezas que la mesa Smt del tornillo de la bola escoge y que pone la asamblea del LED SMT


1) 8 grupos de cabezas del montaje pueden realizar que los brazos dobles y cuatro cabezas escogen simultáneamente, cogen el material al mismo tiempo, la eficacia de selección están mejorados grandemente.
2) La cabeza de montaje puede subir y caer independientemente, gire de 0 a 360 los grados, y el soporte hasta componentes de 20 milímetros.
3) Z-AXIS puede subir y caer independientemente según el grueso de los componentes, para los componentes de la resistencia y de la capacitancia, la cabeza de montaje puede realizar la identificación visual de la mosca, los altos componentes puede ser montada a la velocidad reducida.
4) Puede cumplir los requisitos de diversos tamaños de los componentes, diversas especificaciones y diversos paquetes, alcanzan la diversidad, colocación de una sola vez.

Descripción de productos
Especificación
Número de cabezas de la colocación
8 (alto-exactitud)
Número de bandejas del iC
96
Número de alimentadores
120 (conforme a alimentador de 8m m)
Colocación de exactitud
0.01m m
Dispositivos del reconocimiento
cámara x2, cámara rápida x8 de la marca del reconocimiento. cámara de alta precisión x1
Altura máxima de componentes aplicables
≤20mm
Métodos del reconocimiento
reconocimiento simultáneo y selección con ocho cabezas
El PWB transporta modo
conexión automática de la entrada de tres fases de izquierda a derecha, colocación automática del PWB
Mark Positioning
manual/automático
Método de programación
programación automática después manualmente de importar ficheros de los coordenadas del PWB
Sistema de control
Sistema de control de HuaweiGuochuang 2021
Longitud de paso máxima de AXIS XY
423mm*734m m 423mm*734m m (dejados) (derecho)
Pistas de AXIS XY
quide del movimiento linear cuatro + tornillo de la bola de tierra cuatro
Modo del movimiento de AXIS XY
acoplamiento inteligente de la aceleración y desaceleración de la curva y de la línea, algoritmo linear integrado de la interpolación
Ordenador de control
ordenador de control industrial con el procesador de alto rendimiento de Intel
Ajuste del método de pistas
eléctrico
Gama de almacenador intermediario de la boca
4.5m m
Longitud de paso máxima de Z AXIS
50m m
Gama de ángulo para los componentes
士 180°
Motor
Serie de MINAS A6 del motor servo de la CA de Panasonic
Conductor
Conductor de alta velocidad de Panasonic DSP
Requisitos del suministro de aire
filtro de agua del aceite, > estabilizador etc de la presión del filtro y de aire del polvo 60L
Fuente del vacío de la boca
Generador japonés del vacío de la CKD que integra la función de alta velocidad de la explosión del vacío
Gama de presión de suministro de aire
0.5-0.6mp
OS
OS inteligente de SMT de la investigación y desarrollo independiente basado en Windows
Exhibición de Vision
de control y visualización industrial 17-inch
Cable
Cable flexible durable del lgus alemán (10 millones de veces)
Fuente de alimentación
220V 50/60Hz
Poder medio
1500W
Dimensiones de la máquina
1740*1360*1440m m
Peso
1100Kg



 FAQ

Q: ¿Cómo está el entrenamiento?
: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra compañía o es tan fácil actuar. Tenemos vídeo del manual de usuario en inglés y de la guía para enseñarle a cómo utilizar la máquina. El manual del usuario vendrá con la máquina junto.


Q: ¿Versión inglesa para estas máquinas?
: Sí, y nosotros reqularly pondrá al día el software para los clientes.
