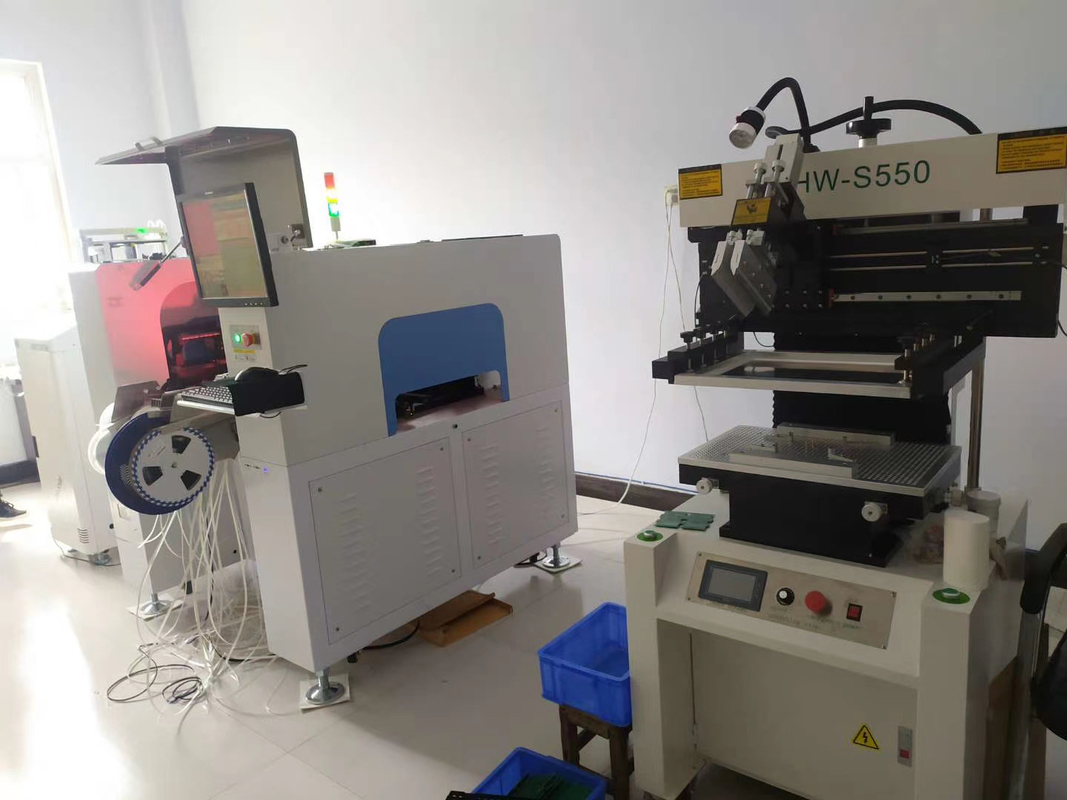

Modelo
|
H8
|
|
Número de cabezas de la colocación
|
8 (Alto-exactitud)
|
|
Número de posiciones del alimentador
|
80 (conforme a alimentador de 8m m)
|
|
Número de cámaras
|
10
Cámara de la marca----------------1
Cámara rápida del reconocimiento--8
Cámara de alta precisión----1
|
|
Número de bandeja
|
La ayuda hasta 48 dispositivos no- del alimentador, cada material puede especificar sus coordenadas dentro de la gama de montaje, y ampliar más lejos
orden de la solo-máquina que recibe capacidad del aspecto práctico
|
|
Colocación de exactitud
|
0.01m m
|
|
Repetido montando exactitud
|
0.025m m
|
|
Gama de almacenador intermediario de la boca
|
4.5m m
|
|
Área máxima del PWB
|
500*380m m
|
|
Altura máxima de componentes
|
7m m (puede ser modificado para requisitos particulares hasta 20m m)
|
|
Gama móvil máxima de eje de Z
|
20m m
|
|
Velocidad de montaje máxima
|
15000CPH
|
|
Velocidad de montaje media
|
10000-12000CPH
|
|
Guía
|
Guía del tornillo
|
|
Motor impulsor
|
Serie importada de MINAS A6 del motor servo de la CA
|
|
Sistema de impulsión del movimiento
|
Impulsión de alta velocidad importada de DSP
|
|
Carril de guía de la impulsión de XYZ
|
Guía doble del movimiento linear + tornillo doble de la bola de tierra
|
|
Gama de montaje aplicable
|
Conveniente para 0201, 0402, 0603, 0805, 1206, el diodo, el triodo, la echada ≥0.3mm (distancia de centro de la ventaja del BORRACHÍN, y de QFP, de BGA, de etc.with de perno
0.5m m) dentro de 40 * 40m m
|
|
Modo de la entrada del PWB
|
Conexión automática de la entrada de tres fases de izquierda a derecha, PWB automático
|
|
Método de programación
|
Programación automática después manualmente de importar ficheros de los coordenadas del PWB
|
|
Ajuste del método de pistas
|
Eléctrico
|
|
Mark Positioning
|
Automático--Manual
|
|
Modo del reconocimiento
|
Reconocimiento simultáneo de ocho cabezas
|
|
Alimentador de la cinta
|
8,12,16,24m m y alimentador vibrante (puede ser atado al microprocesador del tubo)
|
|
Alimentador electrónico
|
Opción
|
|
Fuente del vacío de boca de la succión
|
Generador encendido-apagado de alta velocidad del vacío con el triturador del vacío
|
|
Sistema operativo
|
De acuerdo con Windows XP, win7, software de la máquina se convirtió independientemente por NOSOTROS MISMOS
|
|
Ángulo del elemento
|
rotación 0-360°synchronous durante el movimiento
|
|
Modo de operación de X/Y
|
Curva inteligente del acoplamiento linear de la aceleración y de la desaceleración
|
|
Alarma inteligente
|
Corrección automática, reemplazo automático, alarma de la escasez
|
|
Representación visual
|
17-inch ratio de control y visualización industrial 4: 3 resolución 1280x1024
|
|
Fuente de alimentación
|
220/110V 50/60Hz
|
|
Poder medio
|
1000W
|
|
Aire comprimido
|
0.5-0.6Mpa
|
|
Volumen mínimo del extractor de la fuente del suministro de aire
|
80-120L / minuto, el volumen es más que 60L
|
|
Requisitos de calidad de la fuente de aire
|
Filtro de agua del aceite; ≥60L, filtro y estabilizador etc del polvo de la presión de aire
|
|
Peso
|
670KG
|
|
Dimensión
|
EL 142*137*135CM
|
