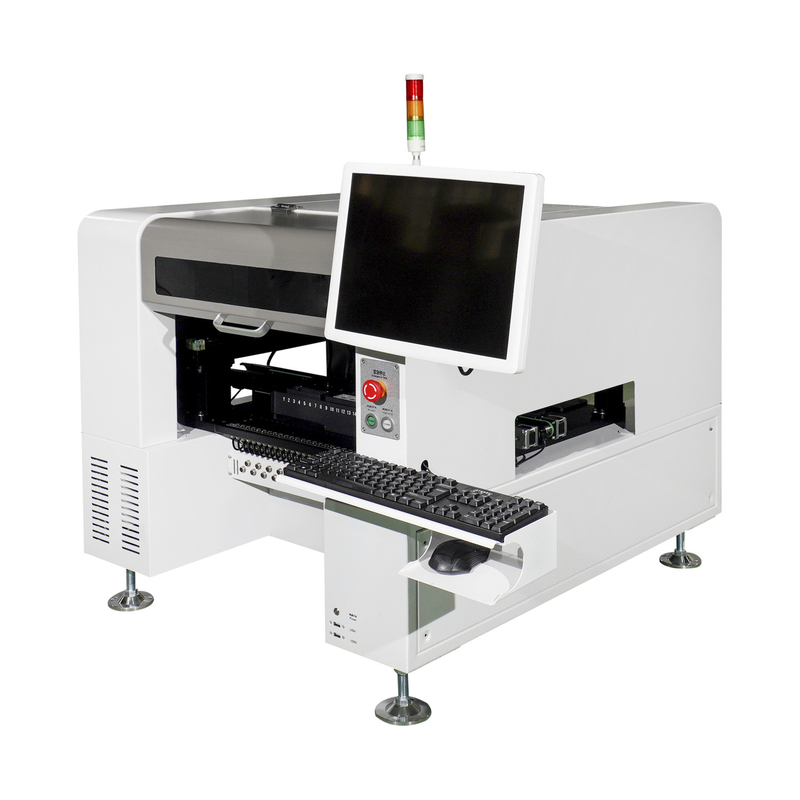

Pcb Assembly Smt Table Top Pick And Place Machine

Selección de la sobremesa de Smt de la asamblea del PWB y máquina del lugar

Productos - El PWB escoge y coloca la máquina
  • Alta luz

    selección de la sobremesa del smt y máquina del lugar

    ,

    selección de la sobremesa del montaje del PWB y máquina del lugar

    ,

    Selección de SMT y máquina de escritorio del lugar

  • Vision apagado
    26000pcs/h
  • Nombre
    Selección de la sobremesa de Smt de la asamblea del PWB y máquina del lugar
  • Número de cabeza
    8
  • Número de alimentador
    120
  • Software
    inglés
  • Número de cámara
    11
  • Lugar de origen
    Porcelana
  • Nombre de la marca
    HWGC
  • Número de modelo
    HW-DSQ800-120F
  • Cantidad de orden mínima
    1
  • Precio
    24500-24800$
  • Tiempo de entrega
    día de 8 trabajos
  • Condiciones de pago
    T/T

Selección de la sobremesa de Smt de la asamblea del PWB y máquina del lugar

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
Obtener precio Contactar ahora

Selección de SMT de la confianza y máquina del lugar para entregar funcionamiento exacto, rápido, y confiable

La selección de HWGC HW-DSQ800-120F y la asamblea de alta velocidad de la producción del PWB de Smt de la máquina del lugar pegaron la máquina del aoi del smt de 0201 BGA

8 grupos de cabezas de montaje independientes - 8 grupos de montar las cabezas se distribuyen con diversas bocas, que son convenientes para los requisitos de montaje de productos con más especificaciones.


1) 8 grupos de cabezas del montaje pueden realizar que los brazos dobles y cuatro cabezas escogen simultáneamente, cogen el material al mismo tiempo, la eficacia de selección están mejorados grandemente.

2) La cabeza de montaje puede subir y caer independientemente, gire de 0 a 360 los grados, y el soporte hasta componentes de 20 milímetros.

3) Z-AXIS puede subir y caer independientemente según el grueso de los componentes, para los componentes de la resistencia y de la capacitancia, la cabeza de montaje puede realizar la identificación visual de la mosca, los altos componentes puede ser montada a la velocidad reducida.



Componentes aplicables
gota etc. de resistor.capacitor.chip.lamp.
Alimentadores
Alimentador eléctrico de NXT, alimentador vibrante, bandeja etc de IC
Dispositivos del reconocimiento
cámara x2, cámara rápida x8 de la marca del reconocimiento. cámara de alta precisión x1
Altura máxima de componentes aplicables
≤20mm
Métodos del reconocimiento
reconocimiento simultáneo y selección con ocho cabezas
El PWB transporta modo
conexión automática de la entrada de tres fases de izquierda a derecha, colocación automática del PWB
Mark Positioning
manual/automático
Método de programación
programación automática después manualmente de importar ficheros de los coordenadas del PWB
Sistema de control
Sistema de control de HuaweiGuochuang 2021
Longitud de paso máxima de AXIS XY
423mm*734m m 423mm*734m m (dejados) (derecho)
Motor
Serie de MINAS A6 del motor servo de la CA de Panasonic
Conductor
Conductor de alta velocidad de Panasonic DSP
Requisitos del suministro de aire
filtro de agua del aceite, > estabilizador etc de la presión del filtro y de aire del polvo 60L
Exhibición de Vision
de control y visualización industrial 17-inch
Cable
Cable flexible durable del lgus alemán (10 millones de veces)
Fuente de alimentación
220V 50/60Hz
Poder medio
1500W
Dimensiones de la máquina
1740*1360*1440m m
Peso
1100Kg





1. Introducción de productos: Máquina de Huawei Guochuang SMT

La máquina de Huawei GuoChuang SMT es una máquina superficial avanzada de la tecnología del soporte diseñada para proporcionar eficacia alta, exactitud, y confiabilidad. Su calidad superior y tecnología avanzada le toman una elección excelente para los fabricantes electrónicos que están buscando una máquina potente de SMT para cubrir sus necesidades de la producción.

2. Modelo

La máquina de SMT viene en diversos modelos dependiendo de los requisitos específicos para los usuarios. Los modelos más de uso general incluyen HWP350, HWP520, y HWP650. Todos los modelos se diseñan para cubrir las necesidades de la producción de las compañías de fabricación electrónicas.

3. Ventajas

La máquina de Huawei GuoChuang SMT tiene muchas ventajas sobre otras máquinas similares en el mercado. Éstos incluyen:

- Alta precisión y exactitud
- Velocidad y eficacia en funcionamiento
- Compatibilidad con una amplia gama de componentes electrónicos
- Flexibilidad en el proceso de diversos tamaños y formas de PCBs
- Software avanzado para la operación y el mantenimiento fáciles
- Fácil calibrar y ajustar
- Durable y confiable para el uso continuo

4. Usos

La máquina de SMT es ampliamente utilizada en las industrias fabriles de la electrónica para los diversos usos incluyendo:

- Asamblea de la iluminación del LED
- Montaje electrónico del producto
- Dispositivos de las telecomunicaciones
- Electrónica de automóvil
- Aparatos médicos
- Productos electrónicos de consumo
- Espacio aéreo y defensa

5. Asamblea del PWB

La máquina de Huawei GuoChuang SMT se diseña para manejar una amplia gama de tareas del montaje del PWB. Proporciona el montaje de alta velocidad de los componentes de SMD, tales como resistores, condensadores, ICs, y LED, en PCBs. La máquina también permite la colocación, la inspección, y soldar exactos de los componentes, asegurando los resultados de alta calidad de la asamblea.

6. Control de calidad

La máquina de SMT se equipa de las herramientas avanzadas de la inspección tales como sistemas de AOI y de SPI para asegurar la calidad de la asamblea electrónica. La máquina también tiene un sistema incorporado de la cámara para la supervisión en tiempo real y detección de error automática durante el proceso de asamblea.





FAQ

Q: ¿Cómo está el entrenamiento?
: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra compañía o es tan fácil actuar. Tenemos vídeo del manual de usuario en inglés y de la guía para enseñarle a cómo utilizar la máquina. El manual del usuario vendrá con la máquina junto.

Q: ¿Es duro utilizar estas máquinas?
: No, no duro en absoluto para nuestros clientes anteriores, a lo más 2 días son bastantes a aprender actuar las máquinas.

Q: ¿Hace sus máquinas tienen certificado de la calidad?
: Todas nuestras máquinas han pasado el certificado del CE, ISO14001 (BCC), ISO9001 (IQNET) y hacen que los propio paten.
