Experimente el poder de la selección de SMT y de la maquinaria del lugar y aerodinamice el proceso de asamblea de y
La selección de HWGC HW-DSQ800-120F y la asamblea de alta velocidad de la producción del PWB de Smt de la máquina del lugar pegaron la máquina del aoi del smt de 0201 BGA

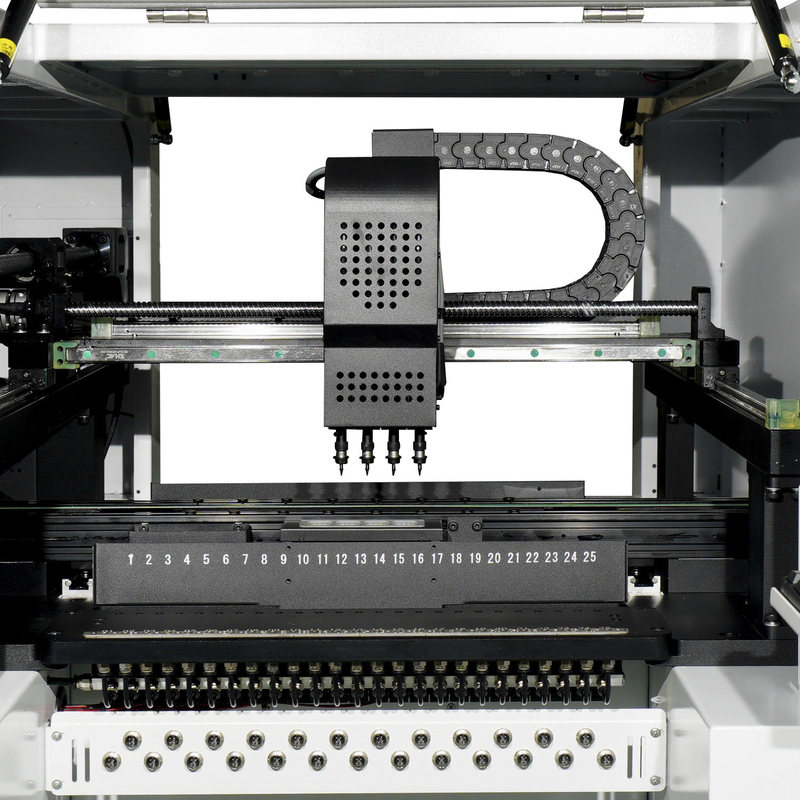

8 grupos de cabezas de montaje independientes - 8 grupos de montar las cabezas se distribuyen con diversas bocas, que son convenientes para los requisitos de montaje de productos con más especificaciones.
1) 8 grupos de cabezas del montaje pueden realizar que los brazos dobles y cuatro cabezas escogen simultáneamente, cogen el material al mismo tiempo, la eficacia de selección están mejorados grandemente.
2) La cabeza de montaje puede subir y caer independientemente, gire de 0 a 360 los grados, y el soporte hasta componentes de 20 milímetros.
3) Z-AXIS puede subir y caer independientemente según el grueso de los componentes, para los componentes de la resistencia y de la capacitancia, la cabeza de montaje puede realizar la identificación visual de la mosca, los altos componentes puede ser montada a la velocidad reducida.
La botella de la máquina de la botella semiautomática del ANIMAL DOMÉSTICO que sopla que hace la botella del ANIMAL DOMÉSTICO de la máquina de moldear de la botella de la máquina que hace la máquina es conveniente para producir los envases y las botellas de plástico del ANIMAL DOMÉSTICO en todas las formas.
|
Componentes aplicables
|
gota etc. de resistor.capacitor.chip.lamp.
|
|
Área máxima apoyada del PWB
|
340*560m m
|
|
Alimentadores
|
Alimentador eléctrico de NXT, alimentador vibrante, bandeja etc de IC
|
|
Dispositivos del reconocimiento
|
cámara x2, cámara rápida x8 de la marca del reconocimiento. cámara de alta precisión x1
|
|
Altura máxima de componentes aplicables
|
≤20mm
|
|
Métodos del reconocimiento
|
reconocimiento simultáneo y selección con ocho cabezas
|
|
El PWB transporta modo
|
conexión automática de la entrada de tres fases de izquierda a derecha, colocación automática del PWB
|
|
Mark Positioning
|
manual/automático
|
|
Método de programación
|
programación automática después manualmente de importar ficheros de los coordenadas del PWB
|
|
Sistema de control
|
Sistema de control de HuaweiGuochuang 2021
|
|
Longitud de paso máxima de AXIS XY
|
423mm*734m m 423mm*734m m (dejados) (derecho)
|
|
Ajuste del método de pistas
|
eléctrico
|
Gama de almacenador intermediario de la boca
|
4.5m m
|
|
Longitud de paso máxima de Z AXIS
|
50m m
|
|
Gama de ángulo para los componentes
|
士 180°
|
|
Motor
|
Serie de MINAS A6 del motor servo de la CA de Panasonic
|
|
Conductor
|
Conductor de alta velocidad de Panasonic DSP
|
|
Requisitos del suministro de aire
|
filtro de agua del aceite, > estabilizador etc de la presión del filtro y de aire del polvo 60L
|
|
Exhibición de Vision
|
de control y visualización industrial 17-inch
|
|
|
Cable flexible durable del lgus alemán (10 millones de veces)
|
|
Fuente de alimentación
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensiones de la máquina
|
1740*1360*1440m m
|
|
Peso
|
1100Kg
|
1. Usos
La máquina de SMT es ampliamente utilizada en las industrias fabriles de la electrónica para los diversos usos incluyendo:
- Asamblea de la iluminación del LED
- Montaje electrónico del producto
- Dispositivos de las telecomunicaciones
- Electrónica de automóvil
- Aparatos médicos
- Productos electrónicos de consumo
- Espacio aéreo y defensa
2. Asamblea del PWB
La máquina de Huawei GuoChuang SMT se diseña para manejar una amplia gama de tareas del montaje del PWB. Proporciona el montaje de alta velocidad de los componentes de SMD, tales como resistores, condensadores, ICs, y LED, en PCBs. La máquina también permite la colocación, la inspección, y soldar exactos de los componentes, asegurando los resultados de alta calidad de la asamblea.
3. Control de calidad
La máquina de SMT se equipa de las herramientas avanzadas de la inspección tales como sistemas de AOI y de SPI para asegurar la calidad de la asamblea electrónica. La máquina también tiene un sistema incorporado de la cámara para la supervisión en tiempo real y detección de error automática durante el proceso de asamblea.
4. Productividad
La máquina de Huawei GuoChuang SMT se diseña para alcanzar la alta productividad para los fabricantes electrónicos. Puede alcanzar una velocidad hasta de 30000CPH, tiempo muerto de reducción al mínimo de la colocación y producción de la maximización. Además, la alta exactitud de la máquina y la precisión permiten resultados constantes y confiables durante el proceso de asamblea.
5. Rendimiento energético
La máquina de SMT es económica de energía, diseñado ahorrar uso de energía y reducir emisiones de carbono. Se equipa de tecnología de ahorro de energía, tal como poder-apagado automático para los dispositivos ociosos, reduciendo el consumo de energía mientras que impulsa la vida útil de la máquina.
6. Mantenimiento
La máquina de SMT es fácil de mantener, los gracias a su diseño superior y interfaz de usuario excelente. La máquina tiene una función del autoexamen y una calibración automática, haciéndola fácil detectar y fijar problemas rápidamente. Además, de la máquina del software las actualizaciones automáticamente, asegurándola utilizan siempre la última programación disponible.
FAQ
Q: ¿Cómo está el entrenamiento?
: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra compañía o es tan fácil actuar. Tenemos vídeo del manual de usuario en inglés y de la guía para enseñarle a cómo utilizar la máquina. El manual del usuario vendrá con la máquina junto.
Q: ¿Es duro utilizar estas máquinas?
: No, no duro en absoluto para nuestros clientes anteriores, a lo más 2 días son bastantes a aprender actuar las máquinas.
Q: ¿Hace sus máquinas tienen certificado de la calidad?
: Todas nuestras máquinas han pasado el certificado del CE, ISO14001 (BCC), ISO9001 (IQNET) y hacen que los propio paten.
