¿Para qué una máquina de la selección y del lugar se utiliza?
La tecnología superficial del soporte (SMT) es una técnica extensamente adoptada al lado de los fabricantes electrónicos para la producción de pequeñas y medianas placas de circuito. Una máquina de la selección y del lugar, conocida comúnmente como una máquina superficial de la tecnología del soporte o máquina de SMT, es un tipo de robot que permita poner componentes electrónicos sobre las placas de circuito impresas (PCBs) sin esfuerzo y con la alta precisión.
La función primaria de una máquina de SMT es automatizar el proceso de poner componentes electrónicos numerosos sobre el PWB. La máquina sigue un procedimiento automático donde un alimentador alimenta componentes electrónicos, y una cámara reconoce los componentes antes con seguridad de ponerlos en el destino señalado en el PWB. Esta técnica operatoria no sólo aumenta la precisión de poner los componentes pero también aerodinamiza el proceso de la asamblea a un ritmo más rápido.
Las máquinas de SMT se han desarrollado a lo largo de los años, y las máquinas modernas vienen con varias características que permitan que realicen funciones adicionales. Las máquinas avanzadas tienen la capacidad de poder ajustar la orientación del PCBs, manejar una gama más amplia de formas componentes y tamaños, y fijan los componentes a un ritmo más rápido que sus precursores. Además, las máquinas tienen la capacidad de trabajar simultáneamente en diverso PCBs, que les ha hecho un activo valioso en la fabricación electrónica en grande.
En conclusión, las máquinas de SMT han revolucionado la industria fabril electrónica, permitiendo a fabricantes producir a pequeñas y medianas placas de circuito perito y a un ritmo más rápido. El proceso automatizado de la colocación componente es exacto y eficiente, que ha mejorado la calidad de la salida del producto. Esto ha hecho las máquinas de SMT un activo inestimable para los fabricantes electrónicos que se esfuerzan permanecer competitivos y mantener los estándares de alta calidad en sus industrias.
¿Ésta es la respuesta a para cuál es una máquina de la selección y del lugar usada? pregunta. Gracias por su atención a la tecnología electrónica Co., LTD. de Pekín Huawei Guochuang, nosotros son un proveedor de alta calidad del equipo de SMT, pueden emprender a OEM, ODM, fabricantes de la fuente confiables, nosotros están buscando un agente global, nuestra información de contacto: 15010550359 zhai 15931673319 liu.
,
|

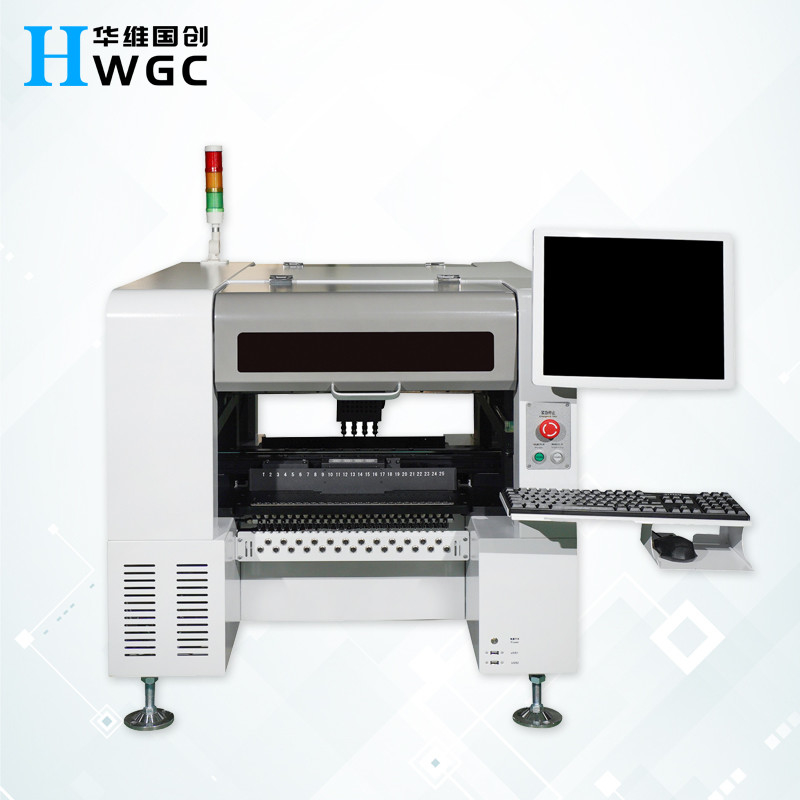

Número de cabezas de la colocación
|
4 (alto-exactitud)
|
|
Número de bandejas de IC
|
48
|
|
Número de alimentadores
|
50/44 (conforme a alimentador de 8m m)
|
|
Colocación de exactitud
|
0.01m m
|
|
Repetido montando exactitud
|
0.05m m
|
|
Montaje de la gama de velocidad de resistencia
|
componentes de la capacitancia 5000-8000Pcs/h
|
|
Componentes aplicables
|
resistor, condensador, microprocesador, gota 0201-30*30m m etc. de la lámpara.
|
|
Área máxima apoyada del PWB
|
50*50mm- (50F) 350*190m m/(44F) 350*260m m
|
|
Alimentadores
|
alimentador eléctrico, alimentador neumático, alimentador vibrante, bandeja etc. de IC.
|
|
Dispositivos del reconocimiento
|
cámara x1, cámara rápida x4, cámara de alta precisión x1 de la marca del reconocimiento
|
|
Altura máxima de componentes aplicables
|
≤7mm
|
|
El PWB transporta modo
|
entrada de tres fases, conexión automática de izquierda a derecha, colocación automática del PWB
|
|
Mark Positioning
|
manual/automático
|
|
Método de programación
|
programación automática después manualmente de importar ficheros de los coordenadas del PWB
|
|
Sistema de control
|
Sistema de control de HuaweiGuochuang
|
|
Longitud de paso máxima de AXIS XY
|
629mm*679m m
|
|
Pistas de AXIS XY
|
guía + destornillador del movimiento linear
|
|
Modo del movimiento de AXIS XY
|
acoplamiento inteligente de la aceleración y desaceleración de la curva y de la línea, algoritmo linear integrado de la interpolación.
|
|
Ordenador de control
|
ordenador de control industrial con el procesador de alto rendimiento de Intel
|
|
Ajuste del método de pistas
|
eléctrico
|
|
Gama de almacenador intermediario de la boca
|
4.5m m
|
|
Longitud de paso máxima de Z AXIS
|
20m m
|
|
Gama de ángulo para los componentes
|
±180°
|
|
Motor
|
Serie del motor servo de la CA
|
|
Conductor
|
conductor de alta velocidad de DSP
|
|
Requisitos del suministro de aire
|
filtro de agua del aceite, ≥ 50L, filtro y estabilizador etc. del polvo de la presión de aire.
|
|
Fuente del vacío de la boca
|
generador del vacío que integra la función de alta velocidad de la explosión del vacío
|
|
Gama de presión de suministro de aire
|
0.5-0.7Mpa
|
|
OS
|
OS inteligente de SMT de la investigación y desarrollo independiente basado en Windows
|
|
El PWB requiere
|
borde de proceso de 3-5m m en modo automático
|
|
Exhibición de Vision
|
de control y visualización industrial 17-inch
|
|
Cable
|
cable flexible durable (10 millones de veces)
|
|
Fuente de alimentación
|
220V 50/60Hz
|
|
Poder medio
|
600W
|
|
Dimensiones de la máquina
|
máquina 1140*900*900m m del escritorio
máquina vertical 900*1140*1340m m
|
|
Peso
|
(máquina del escritorio) 210kg (máquina vertical) 280kg
|
