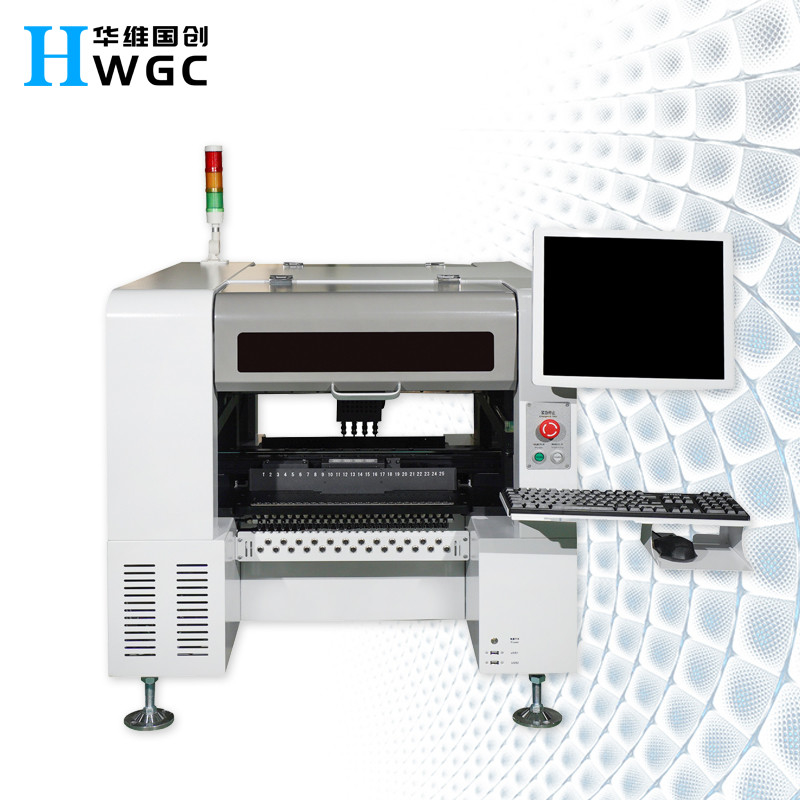

Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production

El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala

Productos - El PWB escoge y coloca la máquina
  • Alta luz

    selección del PWB cuatro y máquina principales del lugar

    ,

    selección del PWB de la colocación del bga y máquina del lugar

    ,

    selección de la pequeña escala y PWB de la máquina del lugar

  • Condición
    nuevo original
  • Componentes aplicables
    0402--5050, COMPENSACIÓN, TQFP, BGA
  • Uso
    Producción grande del Qty del tubo del LED, producción de la luz de la placa de circuito Assembly/LE
  • nombre
    el PWB del smt de la máquina del lugar de la selección, máquina \ LED Mounter del lugar \ llevó la m
  • Uso
    Cadena de producción de la asamblea del PWB de SMT
  • Nombre de producto
    Máquina automática de la colocación del condensador de SMD
  • Tipo
    Productos relacionados con la máquina SMT
  • Ancho de cinta
    8m m, 12m m, 24m m
  • Cantidad de orden mínima
    1
  • Precio
    1
  • Detalles de empaquetado
    madera
  • Tiempo de entrega
    1
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    1

El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala

  • Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production
Obtener precio Contactar ahora

Máquina de la colocación de la Cuatro-cabeza BGA con 44 posiciones del alimentador para la producción a escala reducida

Cuáles son las condiciones de varias medidas por las cuales la máquina del remiendo juzgue los méritos y los deméritos


En la industria fabril de la electrónica, la tecnología del soporte de la superficie (SMT) tiene cada vez más popular convertida debido a su eficacia y flexibilidad. Uno del equipo más crucial de SMT es la máquina del selección-y-lugar, conocida comúnmente como el mounter del microprocesador o la máquina del selección-y-lugar. Para calibrar el funcionamiento de una máquina del selección-y-lugar, varios factores desempeñan papeles críticos. En primer lugar, la velocidad y la exactitud de la máquina del selección-y-lugar son críticas para el proceso de producción. Con los requisitos cada vez mayores de la velocidad en la industria, la máquina necesita tener altas tarifas de la colocación mientras que mantiene la alta precisión. La capacidad de manejar diversos tipos de componentes y de tamaños es también un factor a considerar. En segundo lugar, la confiabilidad es un factor importante. La máquina del selección-y-lugar debe funcionar suavemente sin averías o fracasos, junto con necesidades mínimas del mantenimiento. Una máquina confiable ofrece la garantía necesaria en la producción en masa. Otro parámetro que afecta a una máquina del selección-y-lugar es la flexibilidad para modificar soluciones para requisitos particulares programadas. La máquina debe poder manejar una variedad de tamaños de lote de la producción y permitir cambios de programación fácilmente, cambiando entre diversos productos para asegurar la utilización de máquina significativa. Finalmente, el coste de la máquina del selección-y-lugar afectará el coste de producción perceptiblemente. La asequibilidad de la máquina debe hacer juego los requisitos de producción y las proyecciones de los ingresos del fabricante. En conclusión, el funcionamiento de una máquina del selección-y-lugar es crucial a la calidad y a la productividad totales del proceso de fabricación electrónico. La velocidad, la exactitud, la confiabilidad, la flexibilidad, y el coste son los factores más críticos a considerar antes de comprar una máquina para los propósitos de la producción en masa.

¿Ésta es la respuesta a cuáles son las condiciones de varias medidas por las cuales la máquina del remiendo juzgue los méritos y los deméritos? pregunta. Gracias por su atención a la tecnología electrónica Co., LTD. de Pekín Huawei Guochuang, nosotros son un proveedor de alta calidad del equipo de SMT, pueden emprender a OEM, ODM, fabricantes de la fuente confiables, nosotros están buscando un agente global, nuestra información de contacto: 15010550359 zhai 15931673319 liu.







El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 0El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 1,El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 2El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 3El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 4El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 5El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 6El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 7El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 8

El PWB principal de la colocación de cuatro Bga escoge y coloca la máquina para la producción de la pequeña escala 9





Número de cabezas de la colocación
4 (alto-exactitud)
Número de bandejas de IC
48
Número de alimentadores
50/44 (conforme a alimentador de 8m m)
Colocación de exactitud
0.01m m
Repetido montando exactitud
0.05m m
Montaje de la gama de velocidad de resistencia
componentes de la capacitancia 5000-8000Pcs/h
Componentes aplicables
resistor, condensador, microprocesador, gota 0201-30*30m m etc. de la lámpara.
Área máxima apoyada del PWB
50*50mm- (50F) 350*190m m/(44F) 350*260m m
Alimentadores
alimentador eléctrico, alimentador neumático, alimentador vibrante, bandeja etc. de IC.
Dispositivos del reconocimiento
cámara x1, cámara rápida x4, cámara de alta precisión x1 de la marca del reconocimiento
Altura máxima de componentes aplicables
≤7mm
El PWB transporta modo
entrada de tres fases, conexión automática de izquierda a derecha, colocación automática del PWB
Mark Positioning
manual/automático
Método de programación
programación automática después manualmente de importar ficheros de los coordenadas del PWB
Sistema de control
Sistema de control de HuaweiGuochuang
Longitud de paso máxima de AXIS XY
629mm*679m m
Pistas de AXIS XY
guía + destornillador del movimiento linear
Modo del movimiento de AXIS XY
acoplamiento inteligente de la aceleración y desaceleración de la curva y de la línea, algoritmo linear integrado de la interpolación.
Ordenador de control
ordenador de control industrial con el procesador de alto rendimiento de Intel
Ajuste del método de pistas
eléctrico
Gama de almacenador intermediario de la boca
4.5m m
Longitud de paso máxima de Z AXIS
20m m
Gama de ángulo para los componentes
±180°
Motor
Serie del motor servo de la CA
Conductor
conductor de alta velocidad de DSP
Requisitos del suministro de aire
filtro de agua del aceite, ≥ 50L, filtro y estabilizador etc. del polvo de la presión de aire.
Fuente del vacío de la boca
generador del vacío que integra la función de alta velocidad de la explosión del vacío
Gama de presión de suministro de aire
0.5-0.7Mpa
OS
OS inteligente de SMT de la investigación y desarrollo independiente basado en Windows
El PWB requiere
borde de proceso de 3-5m m en modo automático
Exhibición de Vision
de control y visualización industrial 17-inch
Cable
cable flexible durable (10 millones de veces)
Fuente de alimentación
220V 50/60Hz
Poder medio
600W
Dimensiones de la máquina
máquina 1140*900*900m m del escritorio
máquina vertical 900*1140*1340m m
Peso
(máquina del escritorio) 210kg (máquina vertical) 280kg
