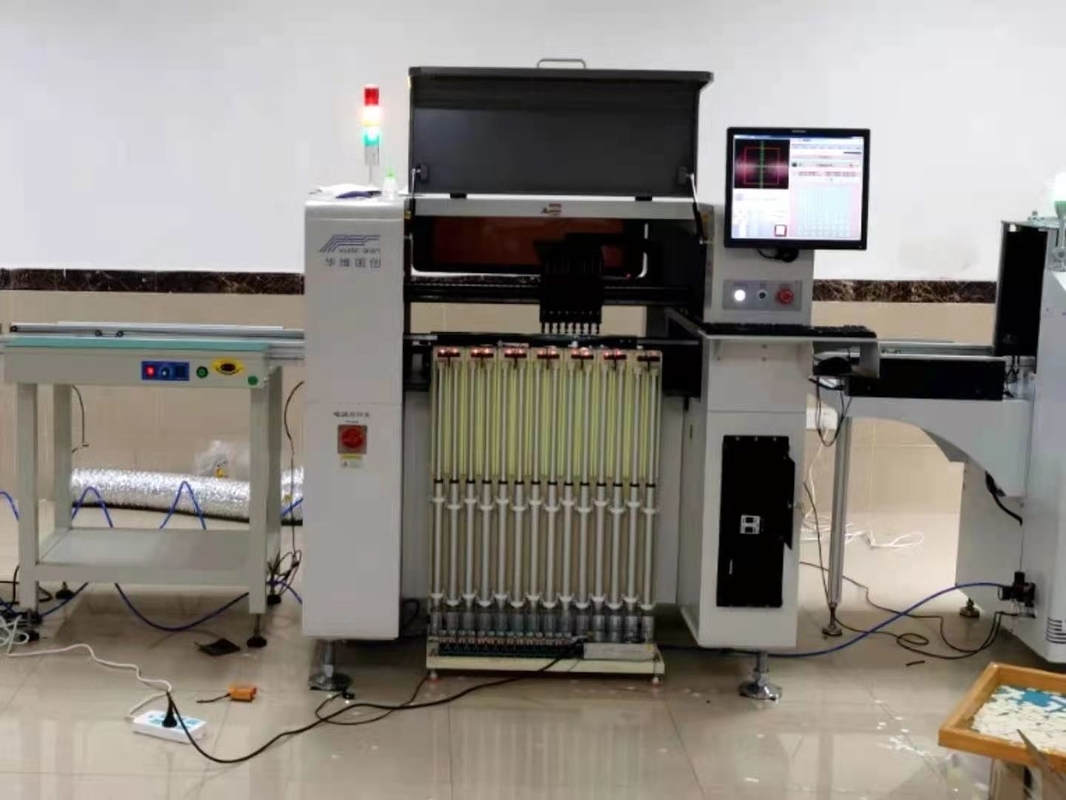

HWGC SMT Placement Machine 380mmX400mm Surface Mount Equipment

Equipo superficial del soporte de la máquina 380mmX400m m de la colocación de HWGC SMT

Productos - Máquina de la colocación de SMT
  • Alta luz

    Máquina de la colocación de HWGC SMT

    ,

    máquina de la colocación de 380mmX400m m SMT

    ,

    Equipo superficial del soporte del OEM

  • Garantía
    1 año
  • Suppport
    Ayuda video
  • No. máximo de los alimentadores (cinta de 8m m)
    Hasta 80 alimentadores de la cinta
  • Max Board Size
    380mmX400m m
  • La capacidad componente más pequeña
    0201
  • Sistema de Vision
    HWGC Vision
  • Altura accesible de los componentes
    20m m
  • Exhibición de Vision
    de control y visualización industrial 17-inch
  • Lugar de origen
    CHINA
  • Nombre de la marca
    HWGC
  • Certificación
    CE
  • Número de modelo
    HW-DSQ800-120F
  • Cantidad de orden mínima
    1
  • Precio
    usd+22000+pieces
  • Detalles de empaquetado
    Paquete de madera de la exportación
  • Tiempo de entrega
    días 5-8work
  • Condiciones de pago
    T/T,
  • Capacidad de la fuente
    30+Pieces+Month

Equipo superficial del soporte de la máquina 380mmX400m m de la colocación de HWGC SMT

  • HWGC SMT Placement Machine 380mmX400mm Surface Mount Equipment
Obtener precio Contactar ahora

El más de alta calidad con el equipo más avanzado en una solución rentable



5MP cámara industrial importada profesional de la calibración HD usada para montar microprocesadores y su 5MP lente induatrial distorsión-libre favorable de la visión HD.
Ocho cámaras rápidas industriales del reconocimiento 1MP que pueden aumentar eficacia perceptiblemente en el reconocimiento simultáneo de ocho cabezas de la colocación.



descripción del porduct

El HW-DSQ800-120F es nuestro modelo más popular con Vision. El HW-DSQ800-120F ofrece tecnológico características avanzadas con el área de trabajo de 260m m x de 400m m, 120 solas posiciones del alimentador donde están supremas la disposición, fáciles rápidos de la operación y alta confiabilidad.



La ayuda del sistema de la visión de HW permite la colocación exacta de 0201, BGA, QFN, QFP, LED y una amplia gama de virtualmente todos los componentes de SMT.

Componentes



Nuestras ventajas

estaciones materiales 120pcs -- puede resolver los requisitos el montaje de diversos materiales y de diversas especificaciones y los paquetes del producto.

las estaciones materiales de 120pcs 8m m apoyan el alimentador eléctrico de NXT, el alimentador eléctrico de 12m m, de 16m m, de 24m m, de 32m m y de 44m m NXT, el alimentador de la vibración y las bandejas de IC.
Especificación eléctrica de la plataforma de NXT: alimentador eléctrico de 8mm-44m m NXT, alimentación estable del alimentador eléctrico, alta precisión, vida de servicio larga.

8 grupos de cabezas de montaje independientes - 8 grupos de montar las cabezas se distribuyen con diversas bocas, que son convenientes para los requisitos de montaje de productos con más especificaciones.

8 grupos de cabezas del montaje pueden realizar que los brazos dobles y cuatro cabezas escogen simultáneamente, cogen el material al mismo tiempo, la eficacia de selección están mejorados grandemente.
La cabeza de montaje puede subir y caer independientemente, gire de 0 a 360 los grados, y el soporte hasta componentes de 20 milímetros.
Z-AXIS puede subir y caer independientemente según el grueso de los componentes, para los componentes de la resistencia y de la capacitancia, la cabeza de montaje puede realizar la identificación visual de la mosca, los altos componentes puede ser montada a la velocidad reducida.
Puede cumplir los requisitos de diversos tamaños de los componentes, diversas especificaciones y diversos paquetes, alcanzan la diversidad, colocación de una sola vez.

La eficacia completa es 20000pcs/h, y la eficacia máxima es 26000pcs/h.

Montando la velocidad de los diversos componentes (resistencia, capacitancia, microprocesador) 20000 pcs/h.
Solamente la capacitancia o la resistencia o la lámpara del LED que monta velocidad es 26000pcs/h.

PWB con grueso menos de 3m m, 340*560m m.

PWB de la ayuda con grueso de 1 mm-3 milímetro.
Anchura mínima de 50 milímetros, anchura máxima de la ayuda de PWB de 560 milímetros, longitud del PWB de 340 milímetros.

Sistema de Vision

Los sistemas de la selección y del lugar de la visión de las HW-series son fáciles a la programación para todos los operadores, inteligentes y rápidos a la operación



Alimentadores

El alimentador de NXT Electricial fue adoptado, los tamaños incluye 8m m, 12m m, 16m m, 24 milímetros, 32m m y 44m m.
